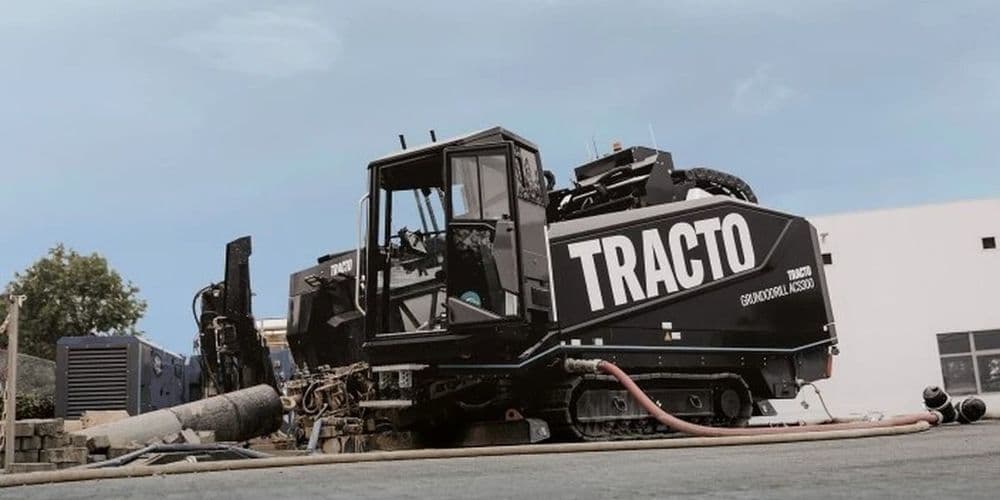

HDD podbušivanje, odnosno Horizontal Directional Drilling (HDD), predstavlja tehnologiju za postavljanje različitih instalacija bez potrebe za klasičnim kopanjem. Ove mašine omogućavaju da se ispod zemlje napravi precizno usmerena bušotina kroz koju se naknadno provlači nova cev.
Ova tehnologija može da se koristi za postavljanje vodovodnih i kanalizacionih cevi, gasovoda, elektro i telekomunikacionih kablova, ali i za prolazak ispod puteva, železničkih pruga, reka i kanala.
HDD podbušivanje posebno je korisno u situacijama kada je klasičan iskop komplikovan ili skup, odnosno kada bi izvođenje radova značajno poremetilo saobraćaj ili postojeću infrastrukturu.
Sam proces HDD bušenja sastoji se od nekoliko faza, počev od pilot bušenja, preko praćenja i kontrole trase i proširivanja bušotine, do završnog povlačenja cevi.
Pilot bušenje predstavlja prvi korak
Prvi korak u svakom HDD bušenju je izrada pilot rupe. Cilj ove faze nije da se odmah napravi bušotina potrebnog prečnika, već da se formira precizna početna trasa koja će kasnije biti proširena. Sistem za bušenje sastoji se od bušaće glave i bušaćih šipki koje se nastavljaju jedna na drugu, dok HDD mašina istovremeno potiskuje i rotira bušaće šipke.
Tokom pilot bušenja neophodno je znati gde se bušaća glava nalazi ispod zemlje. U samoj bušaćoj glavi nalazi se sonda koja operateru omogućava da prati njen položaj, dubinu, ugao i pravac.
Na osnovu dobijenih podataka operater može da koriguje pravac bušenja i vodi bušotinu prema planiranoj izlaznoj tački. Precizna kontrola posebno je važna prilikom prolaska ispod puteva, železničkih pruga, reka i kanala, kao i ispod objekata i postojećih instalacija.
Bušotina se zatim proširuje

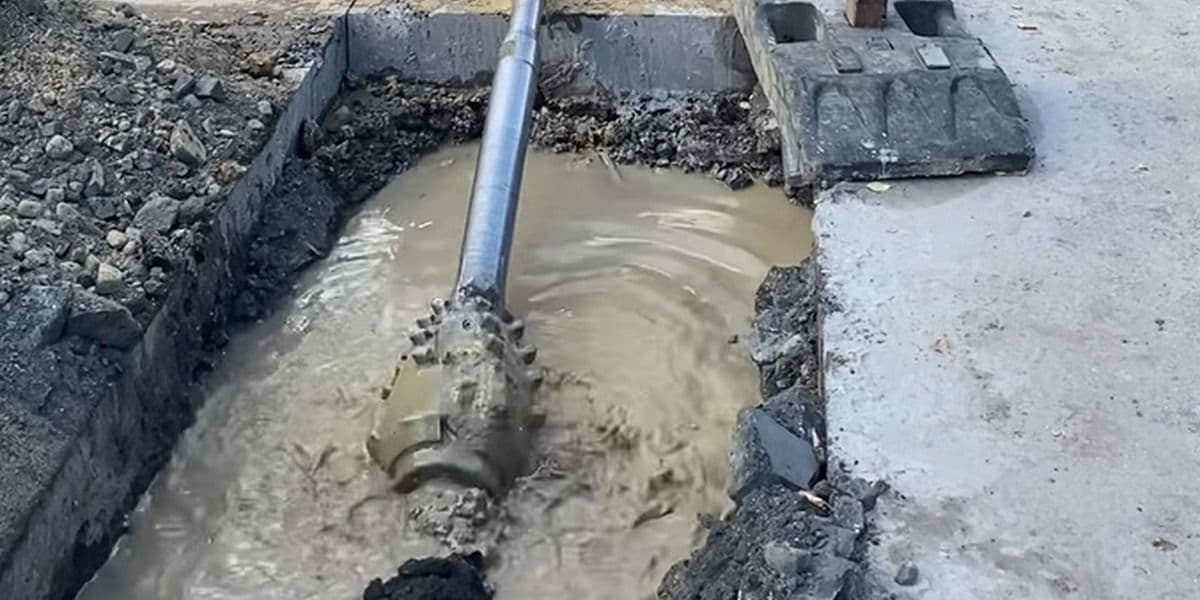

Kada je pilot bušotina završena, njen prečnik najčešće nije dovoljan za provlačenje planirane cevi. Zbog toga se umesto pilot glave postavlja proširivač, odnosno backreamer, koji se zajedno sa bušaćim šipkama vuče nazad.
Dok prolazi kroz zemljište, backreamer proširuje postojeći kanal i priprema ga za ugradnju cevi. Kod većih prečnika jedno proširivanje često nije dovoljno, pa se bušotina može proširivati kroz više prolaza, uz postepeno povećavanje njenog prečnika.
Izbor odgovarajućeg backreamera zavisi od više faktora, među kojima su vrsta zemljišta, prečnik cevi, dužina bušotine, potreban prečnik same bušotine i karakteristike HDD mašine.
Kod različitih tipova zemljišta koriste se i različite konstrukcije alata, zbog čega pravilan izbor opreme ima veliki uticaj na brzinu i pouzdanost rada.
Završna faza je povlačenje cevi
Kada se bušotina proširi na odgovarajući prečnik, sledi završna faza - povlačenje cevi. Umesto proširivača na bušaće šipke se postavlja odgovarajući povlakač cevi, odnosno pipe puller, koji povezuje novu cev sa bušaćim šipkama.
Kada mašina povlači bušaće cevi unazad, nova cev se istovremeno uvlači kroz pripremljenu bušotinu. Tokom ovog procesa važno je kontrolisati silu povlačenja kako bi se sprečilo preopterećenje cevi, alata i same mašine.
HDD podbušivanje smanjuje potrebu za klasičnim iskopom
Za razliku od klasičnog kopanja, kod kojeg je potrebno otvoriti rov duž čitave trase, kod HDD podbušivanja najveći deo trase ostaje neiskopan. To znači i znatno manje narušavanje površine terena.
Klasično kopanje može da oteža odvijanje saobraćaja i zahteva veću količinu iskopa, kao i vraćanje površine u prvobitno stanje. Kod HDD tehnologije narušavanje površine je minimalno, zbog čega je potrebno sanirati znatno manju površinu.
Dok je klasičan iskop ograničen postojećim objektima i drugim preprekama, HDD omogućava bušenje ispod njih. Zbog toga je klasično kopanje jednostavnije za neke kratke i otvorene trase, dok je podbušivanje posebno pogodno za složene i zatvorene trase, kao i situacije u kojima je potrebno proći ispod puteva, pruga, reka, kanala ili drugih prepreka.
Kako se bira odgovarajuća HDD mašina
Prilikom izbora HDD mašine u obzir se uzima veliki broj faktora, ali među najvažnijima su dužina bušotine, prečnik instalacije, vrsta zemljišta, sila povlačenja i obrtni moment.
Dužina planirane trase jedan je od osnovnih kriterijuma. Za duže bušotine potrebna je mašina sa većom silom povlačenja, većim obrtnim momentom i odgovarajućim bušaćim šipkama.
Vrsta i namena instalacije određuju koliki prečnik bušotine je potrebno napraviti. Što je cev većeg prečnika, to je potrebno više proširivanja, kao i veći kapacitet mašine i alata.
Važan faktor je i vrsta zemljišta, jer nije isto bušiti kroz pesak, glinu, šljunak ili čvrstu stenu. Vrsta zemljišta direktno utiče na izbor pilot glave, backreamera, bentonita i ostalog alata.
Sila povlačenja predstavlja jednu od ključnih karakteristika HDD mašine i mora biti dovoljna da mašina bezbedno povuče bušaći niz i instalaciju kroz pripremljenu bušotinu. Obrtni moment, sa druge strane, određuje sposobnost mašine da rotira bušaći niz i alat tokom bušenja i proširivanja.

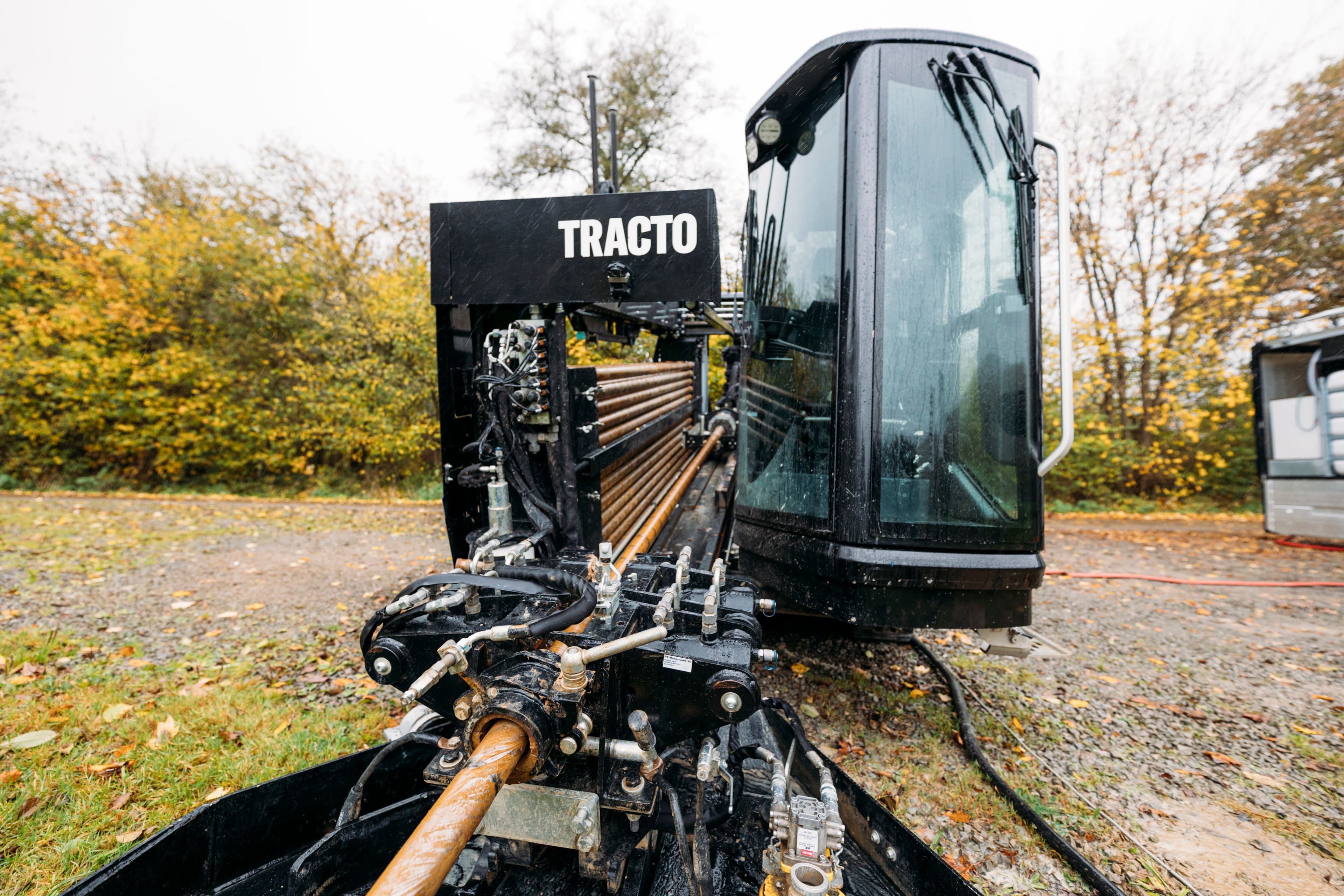

TRACTO mašine za podbušivanje
IKT sarađuje sa nemačkom kompanijom TRACTO TECHNIK, koja se smatra "Mercedesom" kada je reč o mašinama za podbušivanje.
"Ne hvalimo se, ali svaki bušač koji je radio na TRACTO mašini zna koja je razlika. Neki čak odbijaju da buše sa drugim mašinama", navode iz IKT-a.
Kompanija je od 2026. godine postala ekskluzivni zastupnik TRACTO TECHNIK-a za Srbiju. Za svoje kupce IKT na stanju drži rezervne delove za mašine, a obezbeđen je i servis.
